Ürün Açıklaması

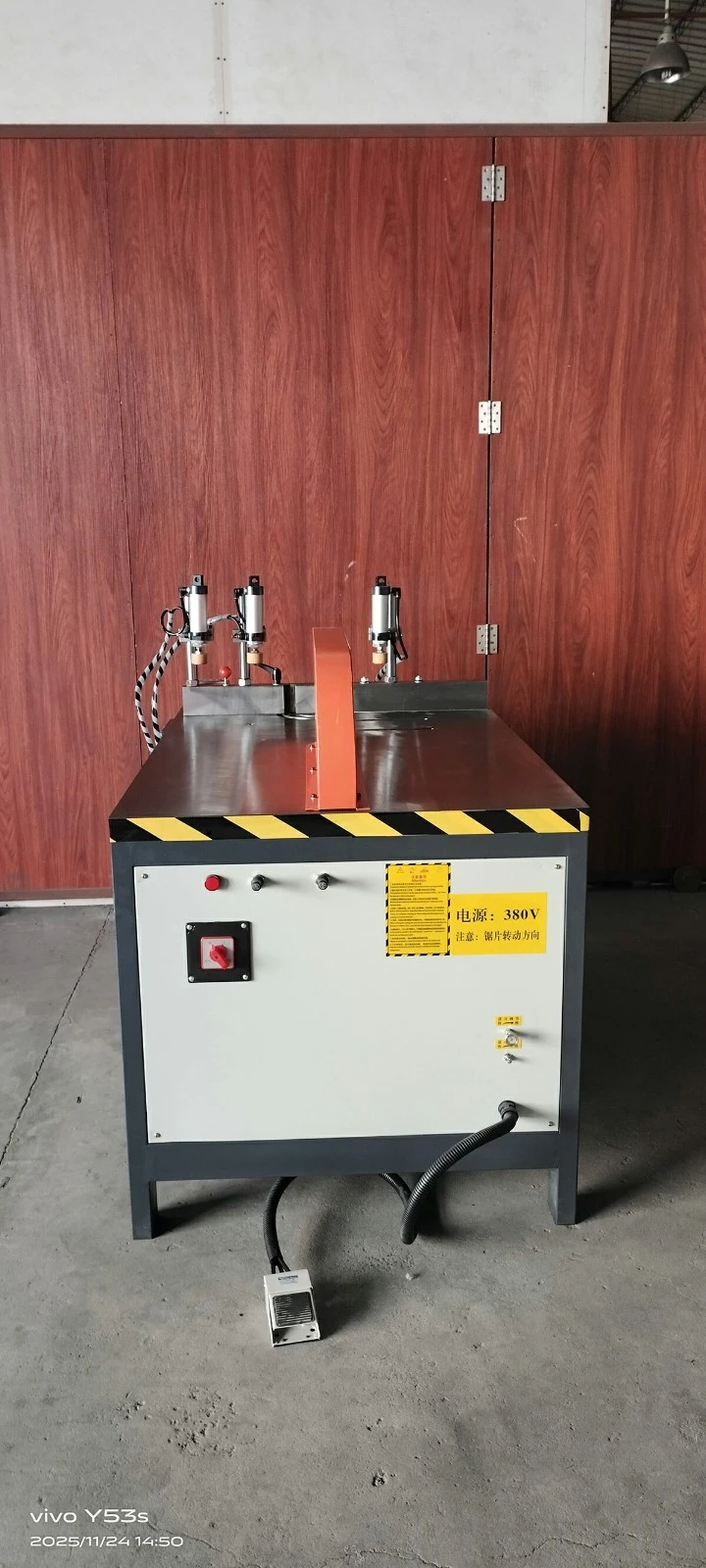

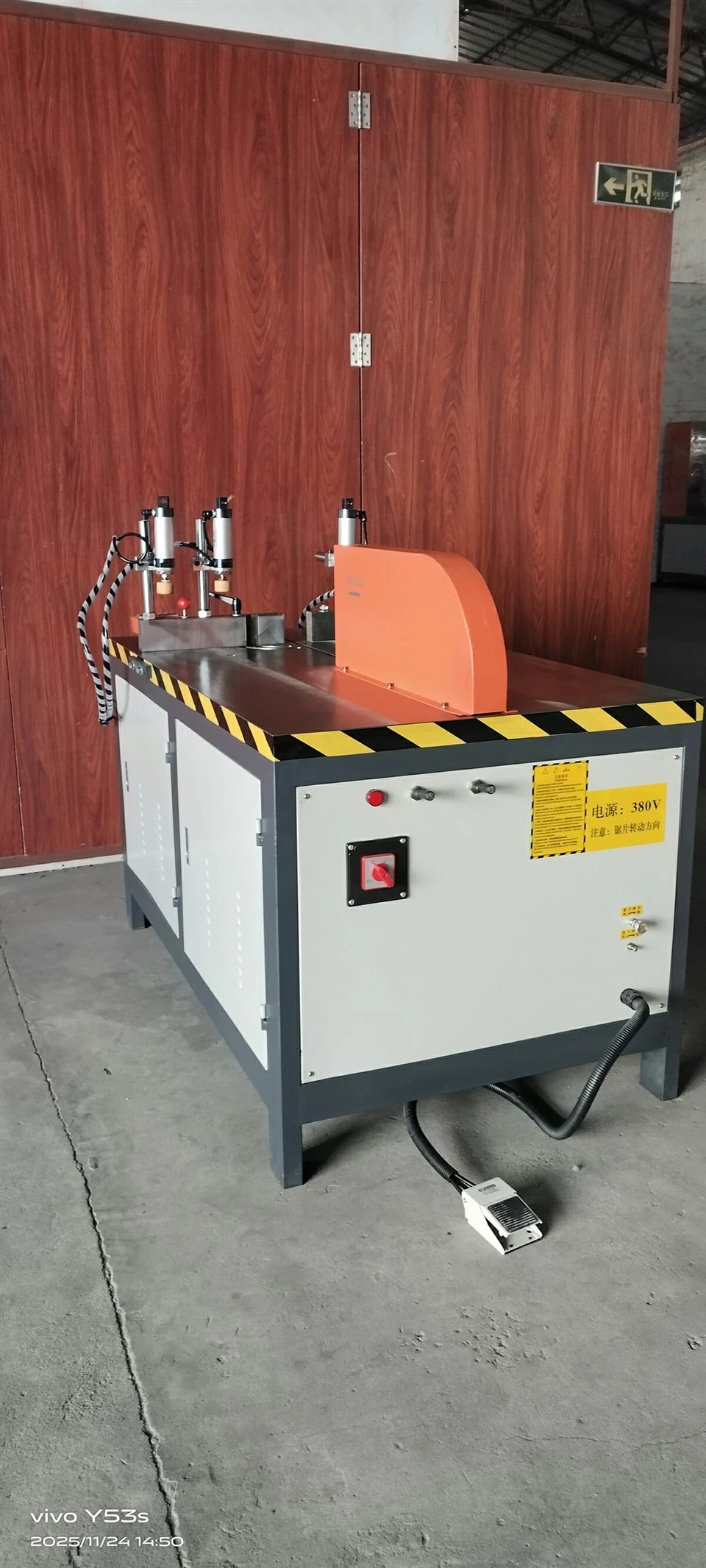

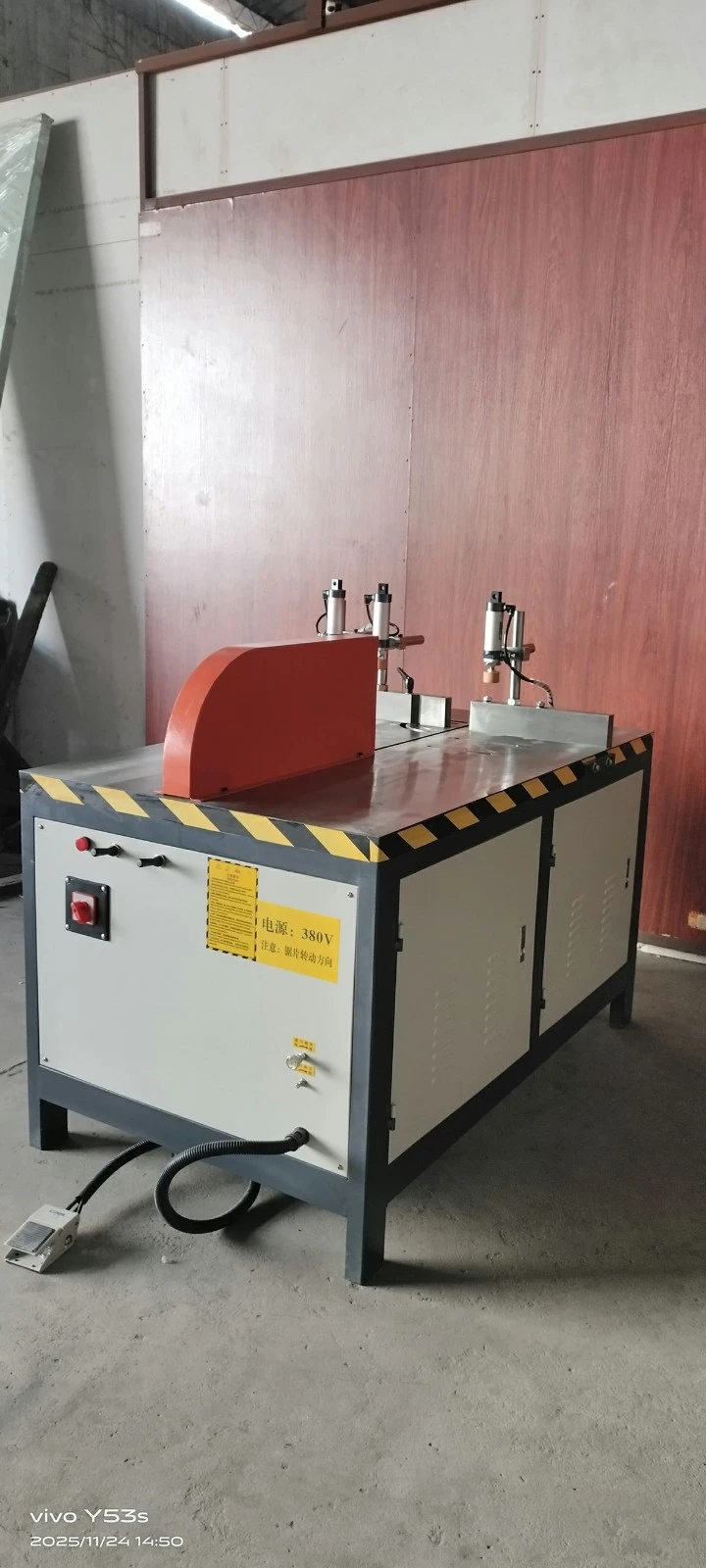

Yatay Dijital Doğrusal Ray Testere, pencerelerde, kapılarda, perde duvarlarda ve endüstriyel çerçevelerde kullanılan alüminyum profillerin-yüksek hassasiyette, tekrarlanabilir şekilde kesilmesi için tasarlanmıştır. Hassas bir doğrusal kılavuz sistemini dijital konumlandırma kontrolüyle entegre eden bu makine, orta-yüksek-hacimli endüstriyel üretim için istikrarlı besleme, sıkı-toleranslı kesme doğruluğu ve yüksek-verimli üretim sağlar.
|
Giriş Gerilimi |
380V/50Hz |
|
Motor Gücü |
3.0kW |
|
Çalışma Hava Basıncı |
0,5–0,8 MPa |
|
Motor Hızı |
3500 dev/dak |
|
Kesme Kapasitesi (Y×G) |
210×430mm |
|
Testere Bıçağı Özellikleri |
600×30mm |
|
Makine Ölçüleri |
1480×870×1200mm |
|
Makine Ağırlığı |
450kg |
Temel Teknik Özellikler ve Süreç Verileri
Yüksek-Hassas Doğrusal Besleme:0,004 kadar düşük sürtünme katsayısına sahip hassas doğrusal kılavuz raylarla tahrik edilir, malzeme sapmasını önler ve besleme metresi başına 0,05 mm'den daha az bir doğrusallık hatası sağlar.
Optimum Kesme Geometrisi:3.200 RPM yüksek-hızlı iş mili ve birinci sınıf endüstriyel karbür testere bıçaklarının kombinasyonu, kenar deformasyonunu ortadan kaldıran ve yüzey pürüzlülüğünü en aza indiren doğrusal bir kesme hızını korur (Ra 3,2 μm'den az veya eşit).
Çift-Eksenli Pnömatik Stabilizasyon:0.6 - 0.8 MPa'da çalışan bağımsız yatay ve dikey pnömatik silindirlerle donatılmıştır. Bu senkronize bağlama sistemi profilin dönmesini önler ve yüksek kesme kuvveti altında boyutsal kaymayı ortadan kaldırır.
Yapısal Rezonans Kontrolü:Ağır-işe uygun çelik şasi, kaynak sonrası-termal gerilim giderme işlemine tabi tutulur. Çerçevenin kütlesi, motor tarafından üretilen mikro-titreşimlerin %95'ini emer ve 7/24 sürekli çalışma sırasında aletin hizalamasını korur.
Endüstriyel Özelleştirme ve OEM Hizmetleri
Orijinal ekipman üreticisi olarak, belirli üretim hattı mimarilerine uyacak şekilde kapsamlı konfigürasyon değişikliklerini destekliyoruz:
Gerilim Uyarlaması
Yerel elektrik şebekenize uyacak şekilde 50Hz/60Hz'de 220V, 415V veya 480V dahil özel elektrik konfigürasyonları.
Mekanik Değişiklikler
Daha kalın endüstriyel profiller için uzatılmış kesme yatağı uzunlukları (6 metreye kadar veya özelleştirilmiş uzunluklar) ve genişletilmiş bıçak yuvası.
Kontrol Sistemi Özelleştirmesi
HUI/PLC arayüzüne yönelik dil seçenekleri (İngilizce, İspanyolca, Almanca, Fransızca, Rusça) ve çok-markalı PLC entegrasyonu (Siemens, Delta, Mitsubishi).
Özel Etiketleme
Endüstriyel ekipman distribütörleri ve anahtar teslim çözüm sağlayıcıları için özel boya renkleri, logo yerleştirme ve markalı ambalajlar.
Kalite Kontrol ve Fabrika Kabul Testleri
Her makine, siteye hazır dağıtımı garanti etmek için gönderilmeden önce standartlaştırılmış 48-saatlik bir test protokolüne tabi tutulur:
Bileşen Doğrulaması
Kılavuz rayının düzlüğünü doğrulamak için lazer interferometreler kullanılarak mekanik hizalama denetimi.
Elektrik ve Güvenlik Testi
Tam izolasyon ve devre güvenliği kontrolleri, kontrol kabini termal izleme ve acil durdurma yanıtı doğrulaması.
Dinamik Deneme Çalıştırması
Konumlandırma toleranslarının kesinlikle ± 0,1 mm dahilinde kaldığını doğrulamak için endüstriyel alüminyum profiller üzerinde örnek deneme kesimlerinin ardından 4-saatlik sürekli bir kuru çalıştırma işlemi yapılır.
Fabrika Gücü ve Hizmetleri
4 Satır ve 1,000+ Birim Çıktı:Büyük hacimli B2B siparişlerini güvenilir bir şekilde-karşılamak için yılda 1.000'den fazla makine teslim eden 4 otomatik üretim hattıyla donatılmıştır.
10+ Yıllık Ar-Ge Uzmanlığı:Yüksek-kaliteli alüminyum alaşım ve giydirme cephe işleme makinelerinde, uygun maliyetli üretim için gelişmiş bir Bilgisayarla Bütünleşik Üretim Sistemi (CIMS) tarafından desteklenen, on yıldan fazla süren uzmanlık-.
Hassas Fabrika Düzenleri:Zemin alanını en üst düzeye çıkarmak ve makine israfını önlemek için tam olarak profil spesifikasyonlarınıza göre uyarlanmış ücretsiz, özel atölye kat planı tasarımları ve ekipman yapılandırmaları-.
1 Yıllık Garanti ve Lojistik:Hızlı parça gönderimi, eksiksiz teknik belgeler ve esnek küresel gönderim koşulları (FOB, CIF, DDP) ile 12 aylık tam fabrika garantisi (aşınan parçalar hariç).
Yukarı Yönde Tedarik Zinciri Desteği:Pencere ve kapı üretim tesisinizi sorunsuz bir şekilde kurmanıza veya ölçeklendirmenize yardımcı olmak için doğrulanmış-hammadde ve aksesuar tedarikçileriyle ücretsiz sektör eşleştirmesi.
Paketleme, Lojistik ve Teslimat
İhracat Ambalajı
Makine, pas önleyici-yağ ile kaplanmıştır, yüksek-yoğunluklu neme-geçirmez vakum filmine sarılmıştır ve güçlendirilmiş, ISPM 15 uyumlu, fümigasyona tabi tutulmuş ahşap bir kasanın içine sabitlenmiştir.
Nakliye ve Ticaret Şartları
FOB, CIF, CFR, DDP ve EXW gibi önemli uluslararası ticari şartları destekliyoruz.
Yükleme ve Güvenlik
Tüm birimler, deniz taşımacılığı sırasında kaymayı önlemek için ağır hizmet tipi çelik çemberler ve{0}}ahşap bloklamalar kullanılarak konteynerlerin içine güvenli bir şekilde sabitlenmiştir.
Dokümantasyon
Gönderiler orijinal ticari faturaları, paketleme listelerini, menşe belgesini, İngilizce kullanım kılavuzlarını, elektrik şemalarını ve mekanik montaj şemalarını içerir.
SSS
S: Sürekli üretimde standart karbür testere bıçağının beklenen ömrü nedir?
C: Standart mimari alüminyum profilleri uygun besleme hızlarıyla işleyen normal çalışma koşullarında, yüksek-kaliteli bir karbür testere bıçağı, keskinleştirme gerektirmeden önce genellikle 15.000 ila 20.000 kesim gerçekleştirir. İsteğe bağlı sisli yağlama sisteminin entegre edilmesi bu ömrü %30'a kadar uzatabilir.
S: Dijital konumlandırma sistemi hızlı geçişler için birden fazla kesme boyutunu saklayabilir mi?
C: Standart dijital ekran, gerçek-zamanlı manuel konum ayarlamalarını gösterir. Karmaşık kesim listelerinden tasarruf etmek için, 100'e kadar farklı kesim programını ve boyutsal diziyi saklayabilen PLC dokunmatik ekranlı Servo Konumlandırma Sistemimize yükseltme yapmanızı öneririz.
S: Pnömatik bağlama sistemi için hangi hava basıncı ve hacmi gereklidir?
C: Pnömatik sistem 0,6 ila 0,8 MPa (6 ila 8 bar) arasında sabit bir giriş basıncı gerektirir. Fabrika hava kompresörü kurulumunuz, sürekli, güvenilir sıkma kuvveti sağlamak için minimum 0,2 m³/dak hava yer değiştirme oranı sağlamalıdır.
S: Uluslararası gönderilerde yedek parçalar ve aşınan bileşenler nasıl işleniyor?
C: İlk makine teslimatının yanı sıra kapsamlı bir aşınan parça kiti (contalar, yakınlık anahtarları ve temel pnömatik bileşenler dahil) sağlıyoruz. Uzun-dönemli bakım için standart bileşenlerde dünya çapında mevcut uluslararası markalar kullanılır. Tescilli parçalar, onay alındıktan sonraki 48 saat içinde DHL/FedEx》yoluyla gönderilir.
S: Makine gelmeden önce kurulum ve saha hazırlığı gereksinimleri nelerdir?
C: Fabrika zemini, makinenin ağırlığını çökmeden taşıyabilecek düz ve betonarme olmalıdır. Kurulum alanının yakınında uyumlu bir 3 fazlı güç kaynağı prizi ve temiz, kuru bir basınçlı hava hattı bağlantısı hazırlamanız gerekecektir. Özel bir temel ankrajı gerekli değildir.
S: Bu makine ince-duvarlı alüminyum boruları ezmeden kesebilir mi?
C: Evet. Pnömatik sıkıştırma basıncı, lokalize basınç düzenleme valfleri aracılığıyla ayarlanabilir. Basıncı en uygun ayara (tipik olarak 0.3 - 0.4 MPa) düşürerek ve bıçak besleme hızını ayarlayarak, ince-duvarlı profiller mekanik deformasyon olmadan güvenli bir şekilde tutulabilir.
